Инструментальный магазин

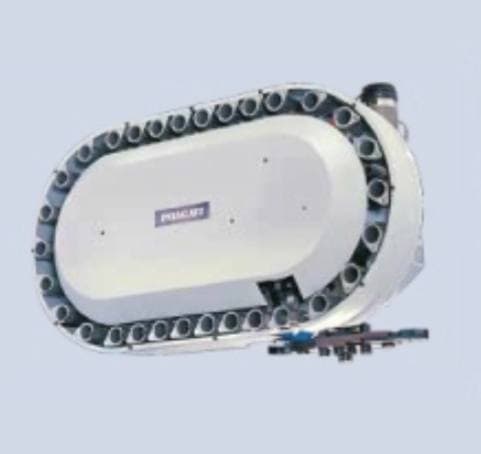

Устройство АТС с двузахватной рукой — для VMC, размер 30



Устройство АТС с двузахватной рукой — для VMC, размер 40



Устройство АТС  с двузахватной рукой — для VMC, размер 50

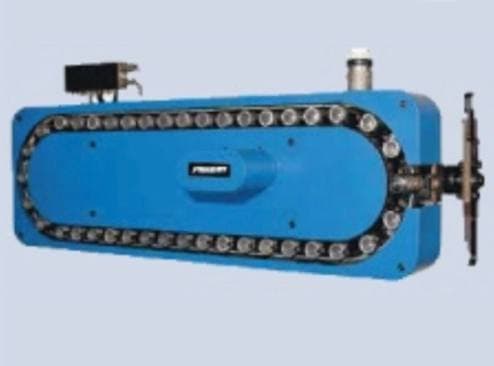

Устройство АТС цепного типа — для VMC, размер 30



стройство АТС цепного типа — для VMC, размер 40



Устройство АТС цепного типа — для VMC, размер 50

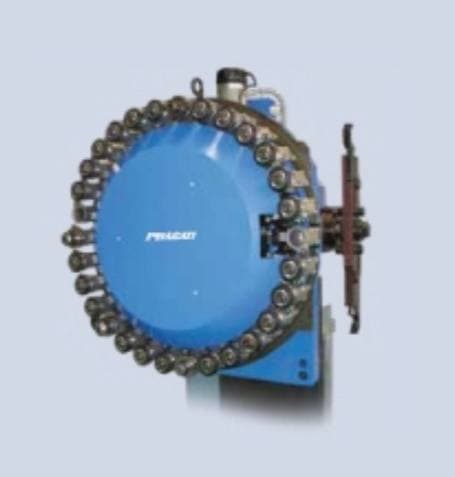

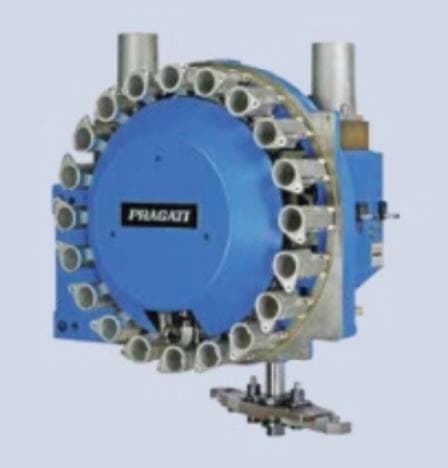

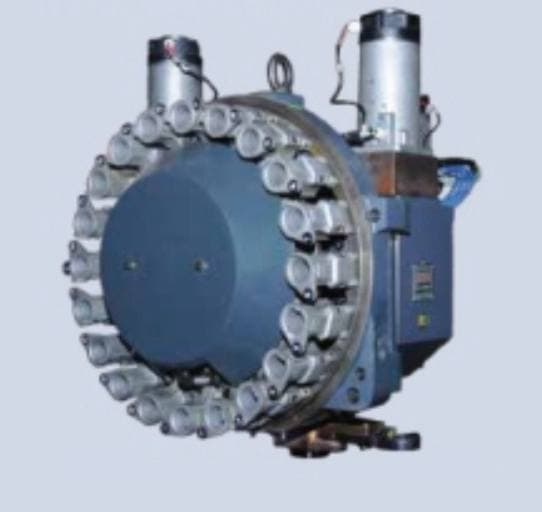

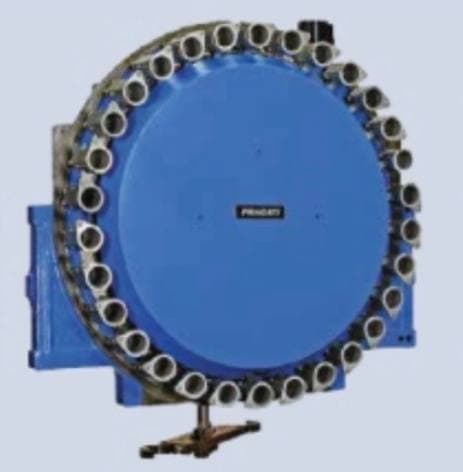

Устройство АТС барабанного типа — для HMC, размер 40



Устройство АТС барабанного типа — для HMC, размер 50

Подходит для установки на боковой поверхности стойки горизонтального многоцелевого станка. В магазине имеется возможность охлаждения произвольного гнезда.

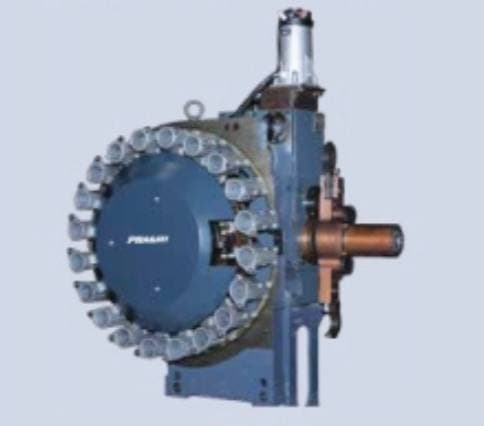

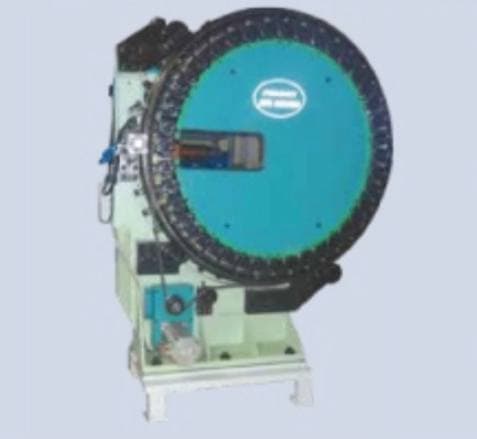

Устройство АТС барабанного типа — для HMC, размер 40

Подходит для установки сверху на стойку горизонтального многоцелевого станка с фиксированной стойкой. Устройство АТС имеет механизм с гидравлическим приводом для смены гнезда под инструмент. Во время смены инструмента он перемещает гнездо вниз. В магазине имеется возможность охлаждения гнезда.

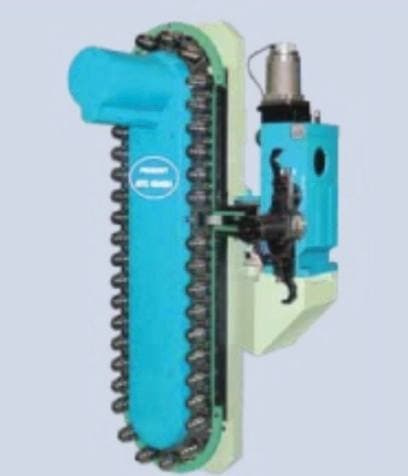

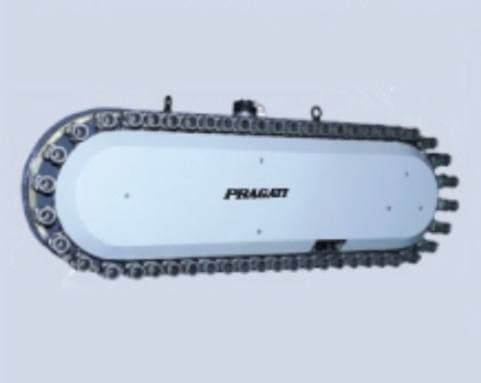

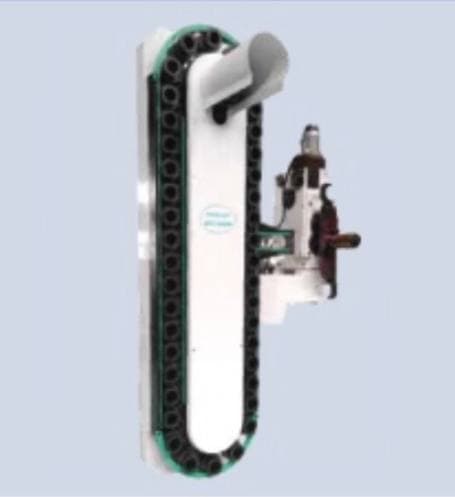

Устройство АТС цепного типа — для HMC, размер 40
Устройство АТС цепного типа — для HMC, размер 40
Устройство АТС цепного типа — для HMC, размер 50
Специальное устройство АТС — для HMC, размер 40
Специальное устройство АТС — для HMC, размер 50

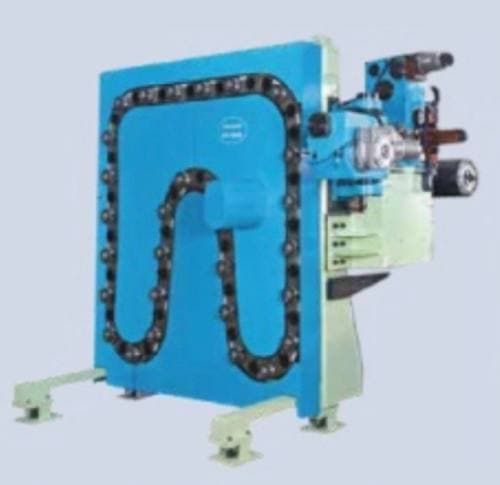

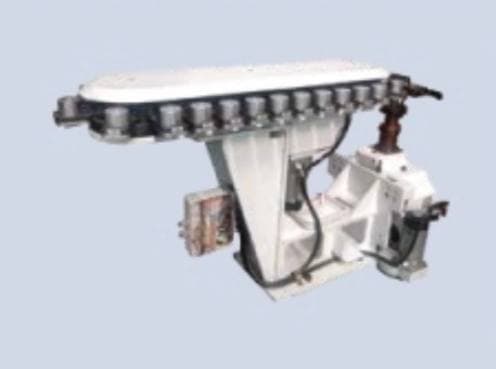

Специальное устройство АТС , размер 50
  • Подходит для станков большого размера
  • Блок захватной руки может вращаться, чтобы обеспечить смену инструмента для вертикальных и горизонтальных положений шпинделя.
  • Магазин цепного типа можно увеличить до 60, 80, 120 инструментов.

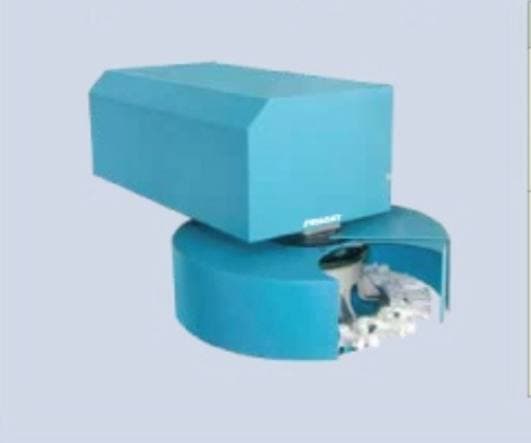

Специальное устройство АТС — для VMC, размер 30

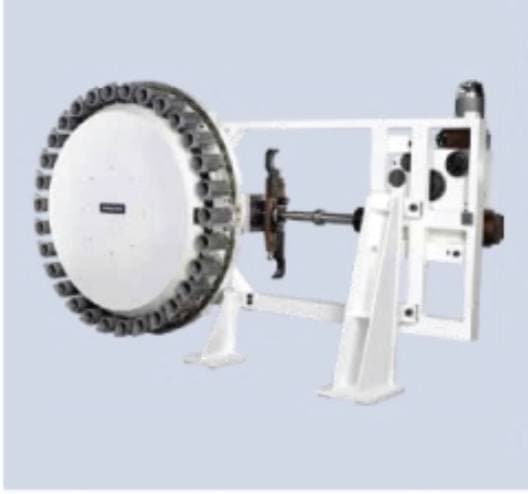

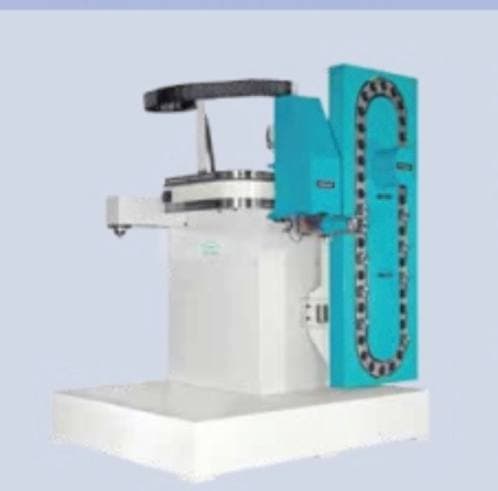

Специальное устройство АТС — для HMC, размер 50

Подходит для монтажа на горизонтальных многоцелевых станках с принципом подвижной стойки. Компактный размер устройства АТС позволяет установить устройство смены с поворотным накопителем.

Устройство АТС без захватной руки — для VMC, размер 50

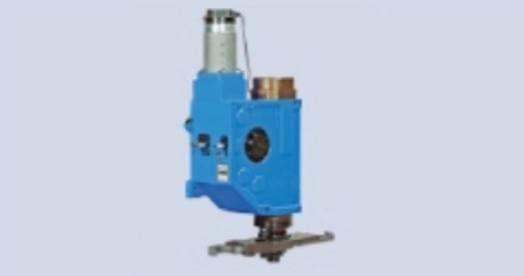

Блок привода захватной руки (ADU)

Блок привода захватной руки сконструирован в виде отдельного узла, обеспечивающего перемещение захватной руки устройства смены инструмента. Захватная рука имеет два вида перемещений: «осевое» и «угловое». Эти виды перемещений производятся с помощью глобоидного кулака и плоского кулака.

Блок кулачков приводится в действие электродвигателем с помощью понижающей зубчатой передачи. Один оборот кулачкового вала равен одному циклу смены инструмента.

Цикл смены инструмента предусматривает синхронизированные операции по «высвобождению инструмента» и «захвату инструмента», выполняемые многоцелевым станком. Реле приближения, установленные на блоке привода захватной руки, помогают синхронизировать данные операции за счет использования программируемого логического контроллера (ПЛК) станка.

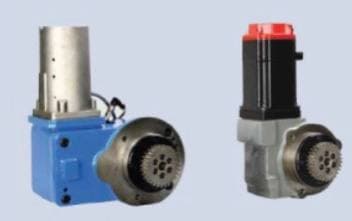

Приводные блоки для магазинов

Вращение магазинов обеспечивается модульными приводными блоками для магазинов.

Как правило, для устройства АТС с магазинами барабанного типа приводной блок для магазина в стандартной комплектации состоит из механизма «кулачка с параллельным шаговым перемещением» и асинхронного электродвигателя.

В наличии также имеется приводной блок для магазинов с приводом от серводвигателя. Обычно он используется с магазинами цепного типа.

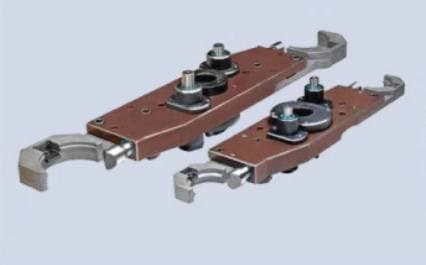

Захватные руки устройства смены инструмента

Захватная рука устройства смены инструмента является важным компонентом всего АТС.

В наличии имеется 3 модели захватных рук, соответствующих конусам инструментов 30, 40 и 50.

Каждая модель руки может различной стандартной длины. Таким образом, есть возможность легко выбрать стандартную модель и длину руки, в зависимости от требований компоновки устройства АТС.

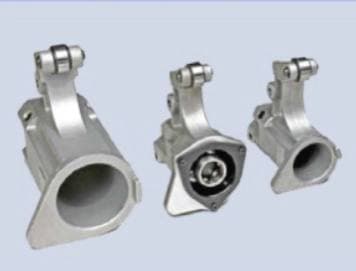

Гнезда инструментального магазина

Гнезда для инструмента представляют собой важный компонент инструментальных магазинов.

В наличии имеются гнезда под инструментальные держатели, соответствующие стандартам BT/SK/ISO/CAT/HSK/CAPTO.
